逆變點焊機在電感行業的應用

　　產品介紹:

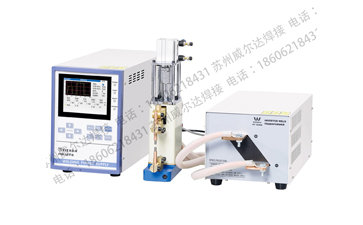

　　逆變點焊機PB-DG40-003用于貼片電感線圈和導片自動焊接，主要由自動加壓步進機構和精密逆變焊接電源兩部份組成，具有生產效率高、焊接品質穩定的特點，適合大批量的工業化生產。

　　一、 自動加壓移動機構

　　1、 機械部份

　　A、機架：采用進口優質絕緣材料和鋁板精加工而成。

　　B、逆變點焊機雙頭加壓機構，隨動性良好，壓力可精細微調，滿足高速焊接的靈敏度要求。電極采用合金銅鑲鎢，專用于銅線的焊接。

　　C、自動步進機構，可根據要求選用氣動元件或者電機帶動模板(工件)作單向行走和定位，保證行走流暢、定位精準。

　　D、定位模板，影響焊接成品率的重要因素，由上、下兩個模片組成，采用CNC加工中心一次加工成型，保證導片和線圈定位精準、可靠。

　　E、下料槽：將焊后的線圈和模板自動導入料斗。

　　F 可以在后端根據需要加裝裁切機構.

　　F焊接速度25-35K/11小時;適用范圍在脫皮后0.10-1.2mm線徑銅線與0.15mm-0.3mm厚度的料片焊接;

　　2、 控制部分

　　由PLC、開關電源等組成，對專機和各個執行元件進行協調使得逆變點焊機達到最優控制。
