汽車線束逆變點焊機概述：

　　2.1設備組成

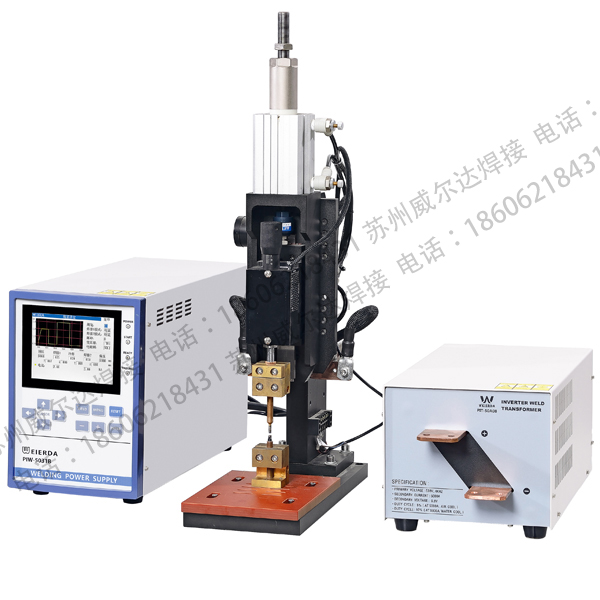

　　線束逆變精密點焊機1套，主要包括逆變控制器、逆變變壓器、適用于線束熔接機構1套。

　　2.2主要功能

　　用于不同線徑的多股線的熔接，研究電阻熔接制備工藝。

　　2.3主要技術指標

　　(1)設備功率：7 KW;工作電壓：單相220V;/設備額定功率：18 KW;工作電壓：3相380V;

　　(2)逆變變壓器最大輸出電流：5000A(3%);

　　(3)變壓器空載電壓：9.8±0.2V;(按照3相380V輸入設計，實際誤差與電網電壓誤差有關聯)

　　(4)控制器逆變頻率：1K.2K.4KHZ;(可根據要求定制頻率，標配為2K)

　　(5)精密逆變點焊機控制器顯示方式：LCD 彩屏;

　　(6)輸出控制方式：3種，分別為次極定電流、次極定電壓、次極定功率;

　　(7)各輸出設定范圍：定電流：0.80-5.00KA;定電壓：0.10-9.99V;定功率：00.5-10.0KW;

　　(8)最大額定輸出電流：12%(2000A)、7%(4000A);

　　(9)時間設定范圍：預壓：0000-9999ms;緩升1、 緩升2 ：0-100ms;焊接1、 焊接2 ：0-300ms;緩降1、 緩降2 ：0-100ms;冷卻：0-100ms;保持：0000-9999ms;

　　(10)通訊接口：RS485;

　　(11)I/O 接口數量：40;

　　(12)可存儲焊接規范：63;

　　(13)變壓器冷卻方式：風冷;(根據要求在風冷基礎上已經加上水冷，當負載持續率超出風冷范圍可以使用水冷，需自行配置溫控水箱)

　　總之,汽車線束等部品焊接時,應該選用精密逆變點焊機, 含焊接機頭一臺以及適用于線束熔接的夾具三套。焊接機頭參數：加壓范圍 ，5-28 Kg ;電極行程，20mm;最大電極距離，81mm;電極直徑φ8mm;氣壓部選配件。線束熔接的夾具，定制，適用于0.5-2.0平方毫米的多股銅線。(焊接機頭因需根據工藝要求來設計，根據工藝要求的需要和調試結果，部分參數 會有細節上的變更，不影響使用)。
