精密逆變點焊電源PIW-500B簡單介紹

  精密逆變點焊電源PIW-500B實際上就是一款變頻焊接電源，頻率在1000HZ-8000HZ.主要應用在電子元器件的焊接，典型用戶為馬達，電池，繼電器，汽車線束，開關觸點，放電管等等領域。也是自動化焊接廠家和焊接專機廠家優先選擇的一款設備。

精密逆變點焊電源PIW-500B 產品特點

  1、LCD彩屏中文顯示，操作簡單易懂

  2、次級【定電流】【定電壓】【定功率】及混合模式

  3、初級【定電流】【定脈寬】

  4、實時檢測顯示焊接電流，電壓，功率，電阻等數據和波形

  5、豐富的I/O接口，與PC或PLC進行通訊，適合自動化對接

  6、可與通道分配器連接，實現多通道焊接（一個主機連接最多5個變壓器）

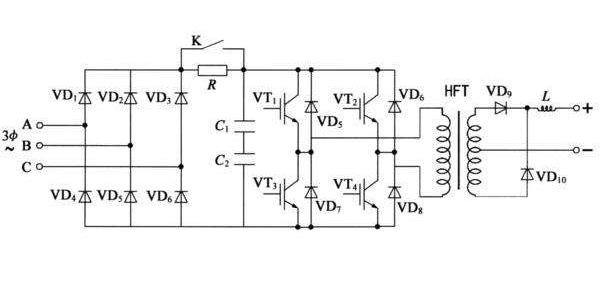

精密逆變焊接電源逆變?cè)韴D

逆變焊接電源PIW-500B產品優勢
  1、直流方波輸出，可設置電流緩升緩降，波形平整，逆變頻率2K-8K可以根據客戶需求定制，無交流過零點電流不連續的缺陷，熱量集中，提高了焊接熱效應。
  2、由32位單片機控制，具有初級定電流，次級定電流，定電壓，定功率，定脈寬占空比，同時對電流，電壓，功率，電阻，占空比進行監控。
  3、采用目前主流的橋式逆變技術，穩定節能可靠。
  4、具有電流異常，監控值超限，過熱等報警，并且通過I/O輸出，提高焊接品質。
  5、硬件自我保護功率，本公司所設計的產品，均采用厚膜保護，外部異常情況下，智能切換IGBT模塊的驅動信號，增強系統保護功率。
  6、多段多次加熱設定，電流緩升緩降功能，中間冷卻功能，多段重復功率，適合復雜焊接過程，復雜功率的需求。
  7、63組參數存儲，方便多種焊接品種的使用
  8、強大的外部通訊功能：外部PLC可以通過8421碼調用任何一組程序，具有焊接結束，故障，計數，良品與不良品判斷，RS232數據通訊接口，適合自動化焊接。
  9、強大的數據處理功能，采用目前市場主流的32位ARM芯片，外加邏輯處理器控制，運算速度大幅提高。
  10、響應速度快，采用了1K,4K,8KHZ的逆變頻率，有交流和儲能焊機從原理上難以超越的優勢，同時也遠遠領先國內其他同行。

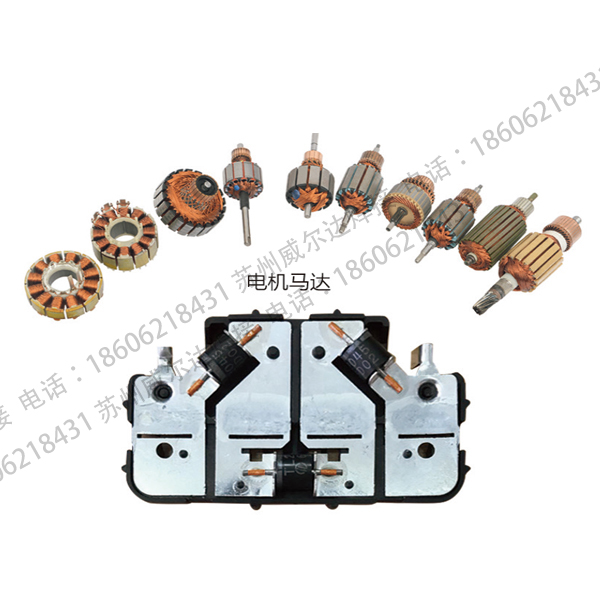

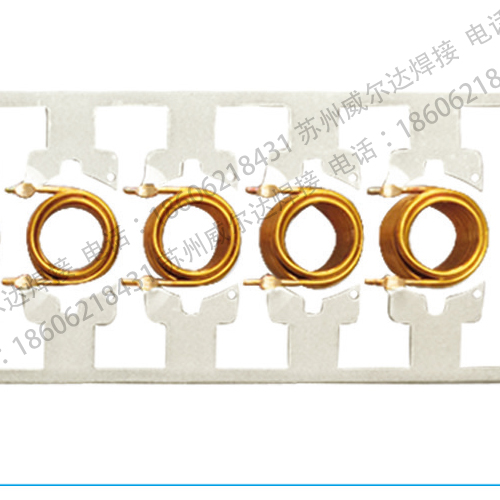

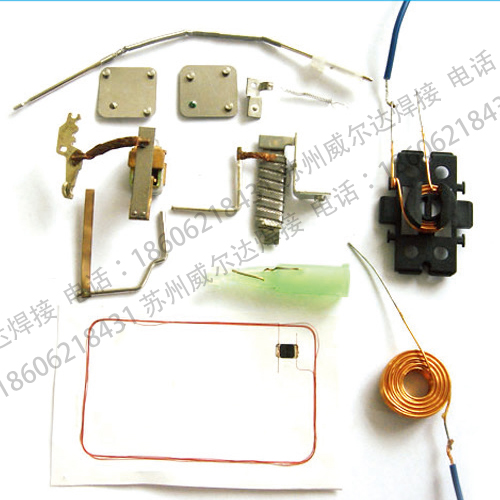

精密逆變焊接電源應用實例

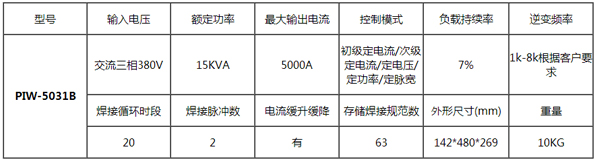

逆變焊接電源PIW-500B功率參數
