逆變電阻焊電源WPS-20KAS概述

自從20世紀80年代中期，美國，日本兩國分別推出第一臺逆變式點焊機以來，逆變點焊電源已經有了長足的發展，無論國外還是國內，逆變點焊電源已經成為點焊接電源當今發展的主流方向之一，其應用主要集中在汽車，家電，電子等行業中的中，小功率點焊機上。國外主要汽車制造公司均已建立起以逆變點焊機為主的汽車車身焊接裝配線，而小功率逆變點焊機在電子行業中更是成為不可或缺的關鍵設備。現以蘇州威爾達焊接設備有限公司生產的精密逆變焊接電源WPS-20KAS為例,講述其優點。

逆變電阻焊電源WPS-20KAS的工藝優點：

    1)逆變點焊電源PIW-500B相比傳統交流點焊電源，形成穩定熔核的電流范圍大。因輸出直流焊接電流，所以熱效率高。又因為直流沒有電流尖峰，故不易產生飛濺，使得允許的電流上限較大。在焊接電流有效值相同的條件下，逆變點焊電源PIW-500B所焊接的工件的動態電阻值比交流焊接電源時要大些，因此焊點發熱量大，熔核生長較快，使得允許的電流下限較小，即直流輸出時形成穩定熔核的電流范圍寬。
    2)焊接電源會延長點焊機電極壽命。逆變點焊機輸出直流電，因無電流尖峰，使電極不受機械撞擊，有利于電極壽命的延長。
    3)逆變電源受電磁影響小。在交流點焊機的工作機臂內放進導磁性焊件和夾具時，對焊接電流的影響大，但逆變直流點焊機則無此影響。
    4)逆變焊接電源無交流“集膚”作用。沿上、下電極的軸線方向，不同焊件厚度上焊接電流分布比較均勻，因而加熱比較均勻。
    5)可以廣泛點焊異種金屬。直流電流具有“集束”作用,電流相對比較集中、分流小，熱效率高，并且可以用低電流焊接。因此,中頻逆變點焊機具有焊接帶鍍層鋼板，鋁及對不同導熱材料進行組合焊接的優越特性

精密逆變電阻焊電源WPS-20KAS型的技術參數：

逆變焊接電源WPS-20KAS技術參數：
型號	輸入電壓	額定功率	最大輸出電流	控制模式	負載持續率	逆變頻率
WPS-20KAS	交流三相380V	75KVA	10000A	初級定電流/次級定電流/定電壓/定功率/定脈寬	7%	1k-4k根據客戶要求
	焊接循環時段	焊接脈沖數	電流緩升緩降	存儲焊接規范數	外形尺寸(mm)	重量
	20	2	有	63	610200325mm(電源) 440210184mm(變壓器)	16KG(電源) 21KG(變壓器)

精密逆變電阻焊電源WPS-20KAS應用實例：

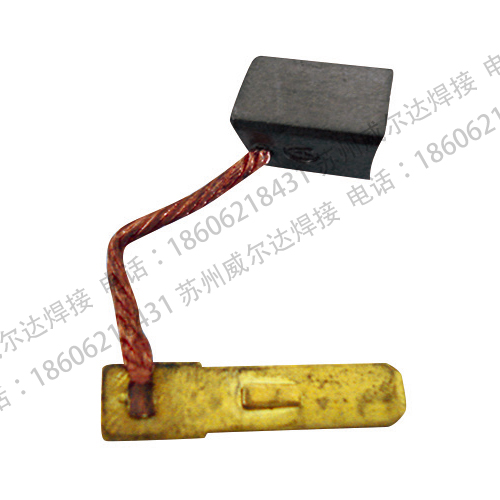

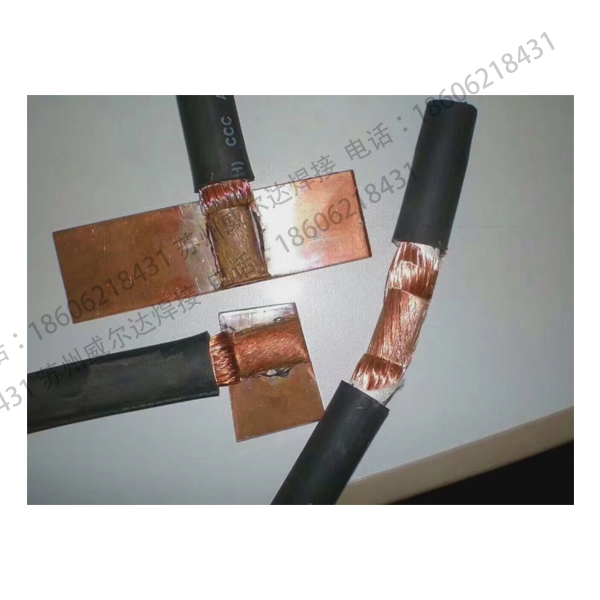

本公司生產的精密逆變焊接電源，是一款中頻逆變焊接電源，主要應用在汽車，傳感器，家電，電池，馬達電機轉子，汽車線束，貼片電感等等電子元器件的焊接加工生產。主要應用場景如下圖：

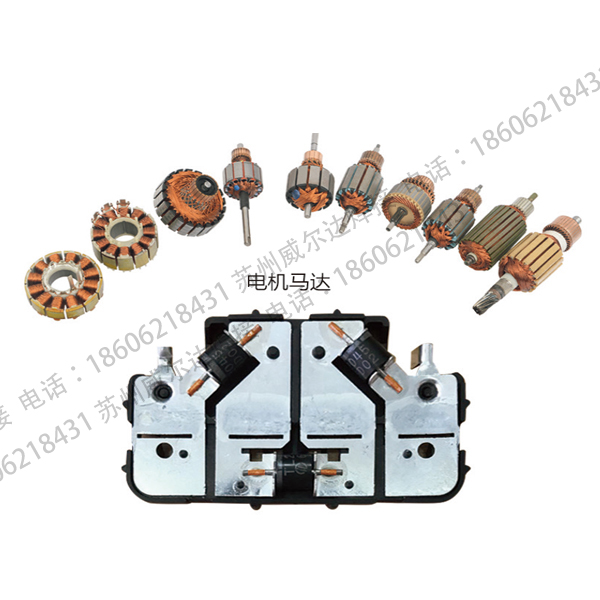

馬達換相器焊接

蘇州威爾達焊接設備有限公司是專業的點焊機設備生產廠家，公司多年來專注于研發制造高效節能的精密中頻逆變點焊機，逆變焊接電源，晶體管式焊接電源，電池點焊機，以及各種焊接電流檢測儀，焊接壓力檢測儀。如果您對我們的逆變點焊機感興趣，請聯系：18606218431（手機）。

轉載請注明出處：蘇州威爾達焊接設備有限公司 www.shopled.cn （專業點焊機廠家）
