電池點焊機特性分析：

　　動力電池點焊是電池組加工過程中必不可少的一道重要工序，從電芯到電池組組裝的每個連接環節都離不開點焊，點焊的品質直接影響到整個模組的品質。最常見的點焊品質問題有電池虛焊和鎳片炸焊，電池虛焊往往不易發現，會給電池組后期使用留下重大的，甚至安全隱患，炸焊在電池點焊時會直接反映出來，通過電池點焊機也能智能的篩選出來，它往往會造成零件損耗。下面，針對不同類型的電池點焊機，我們可以從原理上去深入了解它們電源輸出特性。

　　1.交流點焊機，通過單片機控制可控硅得到正弦交流電給焊接變壓器，焊接變壓器再將高壓的正弦交流電轉換成低電壓的正弦交流電輸出到平行點焊頭，也就是我們常說的電極，進行焊接。

　　正弦交流點焊機的優點是成本低，故障率低。缺點是可控硅一旦觸發導通，其關斷必須要等到交流電過零點才能關斷，這樣導致焊接時間延長，隨著時間的延長，其焊接的功率越來越低，因此，延長的焊接時間對焊接效果毫無益處，只會徒增焊點溫度，容易造成功率調小了虛焊，調大了炸焊、熔錫等。這個現象在保護板鎳片點焊時很常見，因?yàn)楸Ｗo(hù)板焊盤底下的錫很敏感，這點反應映出交流脈沖點焊溫度高不爭的事實。所以在點焊鋁殼負極或鋼殼正極時，由于其鉚釘面積較小，不容易散熱，經常出現密封圈燒熔的現象，還有保護板鎳片點焊容易出現虛焊或焊盤熔掉的現象。

　　2.電容儲能點焊機，通過單片機控制儲能電容的充電電壓，再控制電容對焊接變壓器的放電時間，使焊接變壓器的次級每次都輸出同樣大小的功到點焊針放電點焊。特別需要說明的是，市面上所謂的微電腦高頻逆變點焊機都是儲能點焊機。

　　儲能點焊機放電能量集中，焊接時間短，成本也比較低，非常適合電池點焊。但是它焊接火花飛濺大，故障率比較高，儲能電容的容量衰減也會導致焊接性能下降，特別是近年焊接自動化的興起，受制于儲能電容的充電時間，無法快速穩定輸出焊接能量，因此它只適合用于手動點焊作業。

　　3.中頻逆變焊接電源，交流輸入經過濾波整流成線形直流電，直流電再通過逆變模塊IGBT轉換成中頻方波交流輸入給變壓器初級，變壓器次級輸出波形經全波整流后輸出穩定的低壓大電流到點焊頭放電。

　　中頻逆變點焊機的頻率和控制方式是判斷其性能的重要指標。一般1-10KHz逆變頻率統稱為中頻，控制方式上次級定電流，次級定電壓，次級定功率是最理想的控制方式，通過閉環控制，能根據實際輸出電流調整高頻脈沖寬度，做得差一些的則采用定脈寬調制，屬于開環控制，由于點焊時點焊頭及焊件本身都會對焊接造成很大影響，所以穩定性相對較差。中頻焊接電源頻率一般在4-5KHz比較好，一方面在輸出端能獲得穩定的焊接波形，另一方面在這個頻段能反饋和控制較大的放電電流，變壓器需要一定的響應時間，頻率太高，電流做不大。

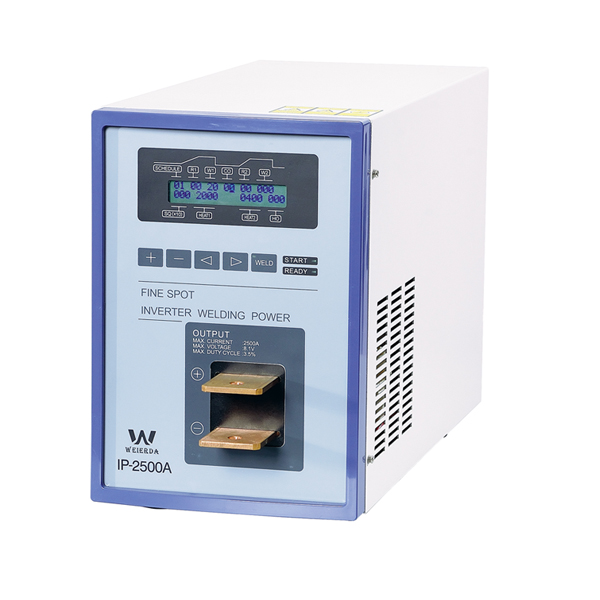

　　蘇州威爾達焊接設備有限公司生產的IP-2500A小功率中頻逆變焊接電源，4KHz頻率，2500A輸出，能精確控制電流并顯示實際放電波形，能連續穩定放電，有電流緩升和兩段波形控制，還有炸火、欠流、過流等報警暫停功能，無電容充電延時和電網波動影響，特別適合自動化點焊。

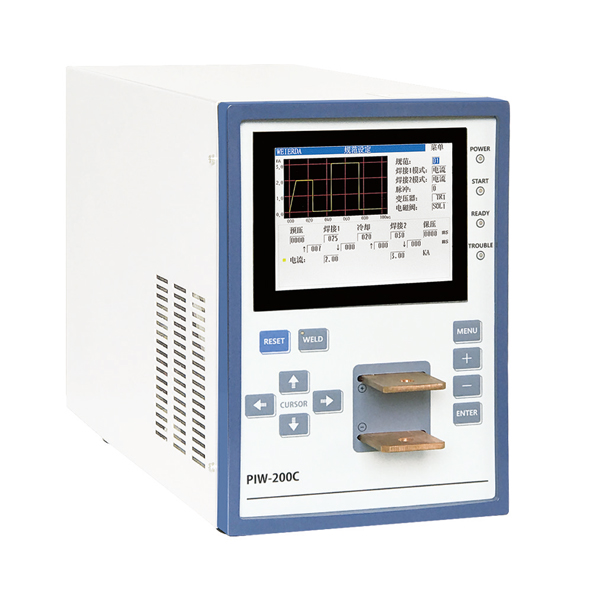

　　4.晶體管式焊接電源，是最理想的電阻焊接電源，不需要焊接變壓器，電流上升快，直接高頻輸出電流波形，可以選擇定電流、定電壓或定電流定電壓控制方式，在這里強烈推薦一下蘇州威爾達焊接設備有限公司的晶體管式焊接電源WTA-8000B，和WTB-4000B，它完全可以替代進口的日本產品，在同類型的產品上，已經完全達到了甚至更加超越了進口的產品。雖然國產設備一直給人留下不如進口設備的詬病，但是這款晶體管式焊接電源經過大量的廠家實驗印證，不論在輸出精度上(頻率2百萬赫茲，時間精度0.001毫秒調節)，性能穩定性上，都在同業中具有極佳的口碑，而且價格只有同類型進口設備價格的6-7成左右。

　　總之，蘇州威爾達焊接設備有限公司推薦大家可以根據自己的經濟狀況和工藝要求去選擇一臺合適的電池點焊機電源，然后在配合平行焊接機頭，就可以組合成一臺電池點焊機，蘇州威爾達焊接是專業的電池點焊設備生產廠家，主要有晶體管式焊接電源，中頻逆變焊接電源，各種手動，自動，半自動電池焊接平行機構。請參考蘇州威爾達電池點焊機 www.shopled.cn 去選擇。



　　本文原創，轉載請注明：蘇州威爾達焊接設備有限公司點焊機實驗室
