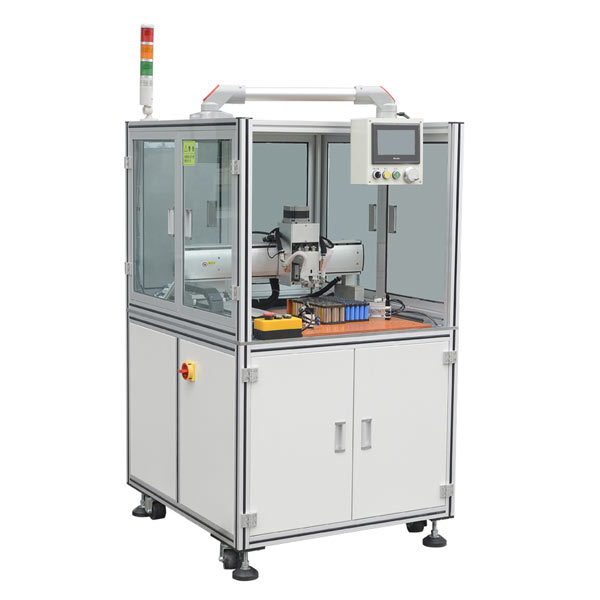

垂直單面自動電池點焊機PB-CZ40-001
一、垂直單面自動電池點焊機PB-CZ40-001的特點:
1、配置晶體管式焊接電源,頻率高達2000000赫茲,直流方波輸出,可設置正反波輸出,可設置電流緩升緩降,波形平整,無交流過零點電流不連續的缺陷,熱量集中,提高了焊接熱效應。正反波輸出的最大優點就是可以使焊接的兩個焊點完全對稱,老固度一樣,不會產生一個焊點大一個焊點小的問題。
2、電池點焊機所配置的晶體管電源由32位單片機控制,具有初級定電流,次級定電流,定電壓,定功率,定脈寬占空比,同時對電流,電壓,功率,電阻,占空比進行監控。速度快,精度高。
3、采用目前先進的MOSFET控制技術,高頻高速。
4、具有電流異常,監控值超限,過熱等報警,并且通過I/O輸出,提高焊接品質。
5、硬件自我保護功率,本公司所設計的產品,均采用厚膜保護,外部異常情況下,智能切換MOSFET模塊的驅動信號,增強系統保護功率。
二、垂直單面自動電池點焊機PB-CZ40-001的功能(Function Characteristics):
1、點焊電源:電壓、電流、時間、功率、電阻實際顯示、波形顯示。
2、點焊壓力、行程調整,點焊次數計數,行程控制三菱200W伺服電機。
3、X軸伺服電機行程控制精度:1Pulse=0.005mm;最大行程:400mm;Y軸伺服電機行程控制精度:1Pulse=0.005mm;最大行程:400mm。
4、彈簧壓力系數,彈簧起始0.1Kg,每增加1格,壓力增加0.1Kg,最大不超過15格。
5、點焊電極棒設備夾持端規格:Ф3mm或者Ф2mm(可選),點焊機效率:每個焊點0.7-2s(可調)。
6、適用電芯規格及排列范圍:18650圓柱型電芯規格:65±0.5mm(長)*18±0.5mm(直徑)。
7、長度(Y軸)方向最多并排20顆電芯;寬度(X軸)方向最多并排20顆電芯,26650圓柱型電芯規格:65±0.5mm(長)*26±0.5mm(直徑)。
8、長度(Y軸)方向最多并排15顆電芯;寬度(X軸)方向最多并排15顆電芯,焊接設備具備預焊接報警功能與X.Y工作平臺通訊,人機界面顯示報警代碼。
三、垂直單面自動電池點焊機PB-CZ40-001的技術參數(Technicai Parameters):
1、設備輸入電源:單相~220V/50Hz。
2、總功率:3000W,電源插頭:16A三孔插頭。
3、最大焊接行程:X軸 MAX=400mm。Y軸 MAX=400mm;Z軸 MAX=40mm(亞德客氣缸、氣動)
4、焊接效率:平均每個焊點為0.7-2秒可調。
5、外型尺寸:1000mm(長)*1000mm(寬)*1540mm(高)。
6、接入氣管:Ф8mm(外徑)* 6mm(內徑)。
7、設備氣源需求:0.4-0.7Mpa干燥氣源。
8、設備排氣量:0.113L/S。
9、點焊頭配置:氣動焊頭PH-32。

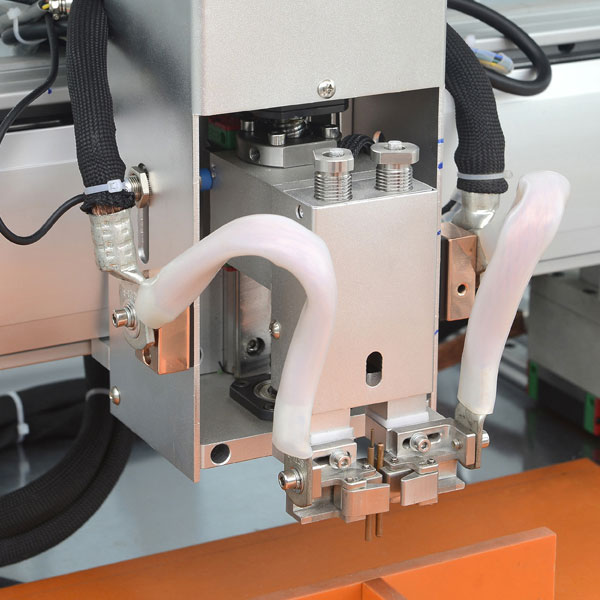

四、Battery (pack) spot welder電池點焊機/電池組點焊機/晶體管電源細節圖:
五、垂直單面自動電池點焊機PB-CZ40-001的適用范圍:
1、該款電池點焊機設備能點焊鎳片厚度為:0.1-0.2不需要開導流槽,不需要打凸點,拉力測試能達4-6kg;0.21-0.4需要開導流槽和打凸點拉力測試能達到5-7kg
2、點焊電源電壓、電流、時間參數、點焊焊接功率、電阻驗證合 格率99.99%;
3、點焊壓力、行程調整;
4、彈簧壓力系數:1.5Kg彈簧—起始0.1Kg,每增加1格,壓力增加0.1Kg,最大不超過15格;
5、點焊電極棒設備夾持端規格:設備夾持點焊電機棒部位直徑統一為Ф3mm;
6、龍門架電池點焊機控制精度高,可靠性、穩定性好:避免傳統氣動式控制因氣壓波動造成的點焊效果波動,穩定性好;
7、壓力到位檢測:采用光電開關檢測壓力到位,有效排除電池點焊機壓力不可控因素對點焊品質造成的影響;

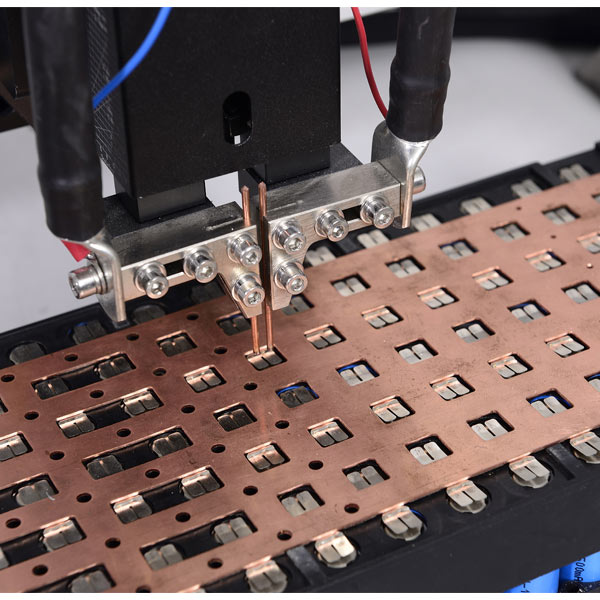

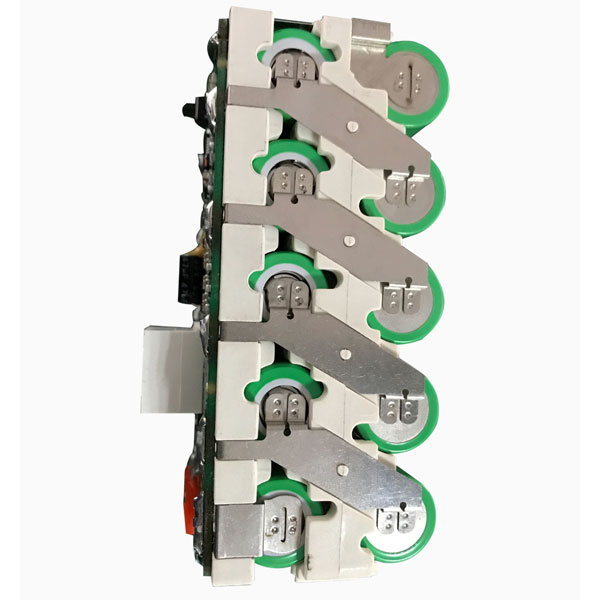

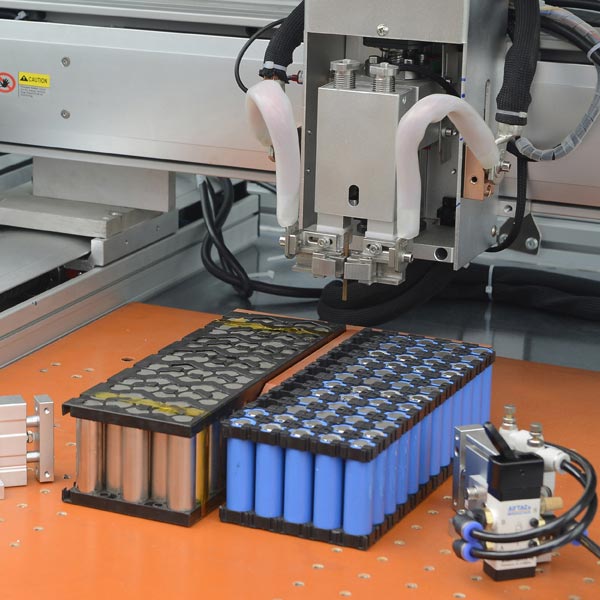

六、垂直單面自動電池點焊機PB-CZ40-001焊接實例:

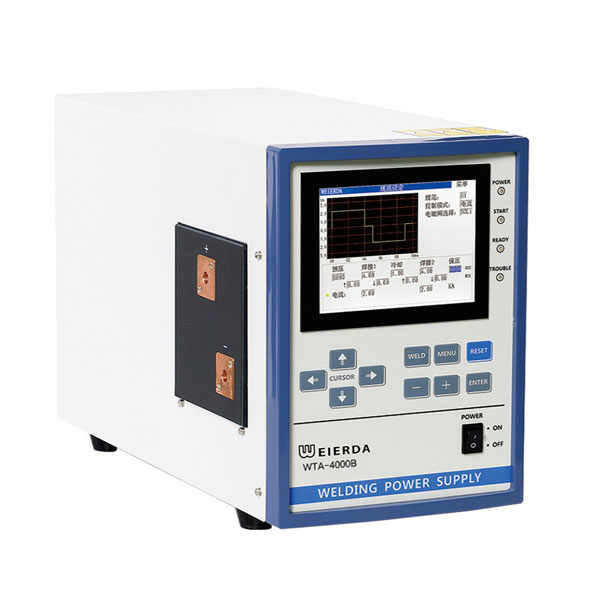

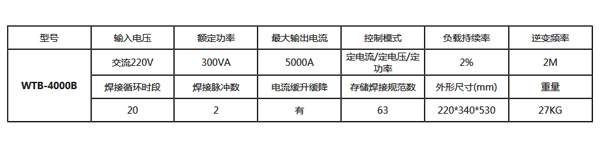

七、電池點焊機配套晶體管焊接電源WTB-4000B功率參數:
